Лабораторная работа №16 Basic Spanning Tree Protocol ( STP ) курса CISCO CCNA 640 - 802

Cisco Packet Tracer STP Cisco CCNA 640-802
Целью данной лабораторной работы является анализ конфигурации Basic Spanning Tree Protocol ( STP ) . При выполнении будет использоваться Cisco Packet Tracer 5.3. После выполнения лабораторной работы будут получены знания по базовым командам для диагностики STP на оборудования CISCO, а также закреплены навыки базовой конфигурации  коммутаторов 2-го уровня Cisco ( Cisco Switches ).
Cisco Packet Tracer STP Cisco CCNA 640-802

План адресации

Анализ  Basic Spanning Tree Protocol ( STP )

1. Выполнить базовую конфигурацию для Sw1, Sw2, Sw3, Sw4
2. Выполнить конфигурацию сетевых параметров для Sw1, Sw2, Sw3, Sw4
3. Проанализировать конфигурацию STP

1. Выполнить базовую конфигурацию

Sw1

Switch>enable
Switch#configure terminal

1.1 Установить имя хоста
Switch(config)#hostname Sw1


1.2 Отключить domain lookup
Sw1(config)#no ip domain lookup

1.3 Установить шифрованный пароль для Priveleged EXEC Mode
Sw1(config)#enable secret cisco

1.4 Включить logging synchronous и авторизацию по паролю для console0 и vty 0-15
Sw1(config)#line console 0
Sw1(config-line)#logging synchronous
Sw1(config-line)#password cisco2
Sw1(config-line)#login
Sw1(config-line)#exit
Sw1(config)#line vty 0 15
Sw1(config-line)#logging synchronous
Sw1(config-line)#password cisco3
Sw1(config-line)#login
Sw1(config-line)#end

1.5 Сохранить промежуточную конфигурацию
Sw1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]


Sw2

Switch>enable
Switch#configure terminal

1.1 Установить имя хоста
 Switch(config)#hostname Sw2

1.2 Отключить domain lookup
Sw2(config)#no ip domain lookup

1.3 Установить шифрованный пароль для Priveleged EXEC Mode
Sw2(config)#enable secret cisco

1.4 Включить logging synchronous и авторизацию по паролю для console0 и vty 0-15
Sw2(config)#line console 0
Sw2(config-line)#logging synchronous
Sw2(config-line)#password cisco2
Sw2(config-line)#login
Sw2(config-line)#exit
Sw2(config)#line vty 0 15
Sw2(config-line)#logging synchronous
Sw2(config-line)#password cisco3
Sw2(config-line)#login
Sw2(config-line)#end

1.5 Сохранить промежуточную конфигурацию
Sw2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]


Sw3

Switch>enable
Switch#configure terminal

1.1 Установить имя хоста
 Switch(config)#hostname Sw3

1.2 Отключить domain lookup
Sw3(config)#no ip domain lookup

1.3 Установить шифрованный пароль для Priveleged EXEC Mode
Sw3(config)#enable secret cisco

1.4 Включить logging synchronous и авторизацию по паролю для console0 и vty 0-15
Sw3(config)#line console 0
Sw3(config-line)#logging synchronous
Sw3(config-line)#password cisco2
Sw3(config-line)#login
Sw3(config-line)#exit
Sw3(config)#line vty 0 15
Sw3(config-line)#logging synchronous
Sw3(config-line)#password cisco3
Sw3(config-line)#login
Sw3(config-line)#end

1.5 Сохранить промежуточную конфигурацию
Sw3#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Sw4

Switch>enable
Switch#configure terminal

1.1 Установить имя хоста
Switch(config)#hostname Sw4

1.2 Отключить domain lookup
Sw4(config)#no ip domain lookup

1.3 Установить шифрованный пароль для Priveleged EXEC Mode
Sw4(config)#enable secret cisco

1.4 Включить logging synchronous и авторизацию по паролю для console0 и vty 0-15
Sw4(config)#line console 0
Sw4(config-line)#logging synchronous
Sw4(config-line)#password cisco2
Sw4(config-line)#login
Sw4(config-line)#exit
Sw4(config)#line vty 0 15
Sw4(config-line)#logging synchronous
Sw4(config-line)#password cisco3
Sw4(config-line)#login
Sw4(config-line)#end

1.5 Сохранить промежуточную конфигурацию
Sw4#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]


2. Выполнить конфигурацию сетевых параметров
Sw1
2.1 Отключить все порты
Sw1(config)#interface range FastEthernet 0/1-24
Sw1(config-if-range)#shutdown
Sw1(config-if-range)#exit

2.2. Включить порты с F0/1 по F0/3 в trunk mode
Sw1(config)#interface range FastEthernet 0/1-3
Sw1(config-if-range)#switchport mode trunk
Sw1(config-if-range)#no shutdown

2.3. Включить порты с F0/4 по F0/6 в access mode
Sw1(config)#interface range FastEthernet 0/4-6
Sw1(config-if-range)#switchport mode access
Sw1(config-if-range)#no shutdown
Sw1(config-if-range)#exit

2.4. Установить IP адреса на интерфейсе VLAN1
Sw1(config)#interface VLAN 1
Sw1(config-if)#ip address 192.168.10.1 255.255.255.0
Sw1(config-if)#no shutdown
Sw1(config-if)#end

2.5. Проверить правильность настройки командой ping
ping 192.168.10.1

2.6.Сохранить промежуточную конфигурацю
Sw1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Sw2

2.1 Отключить все порты
Sw2(config)#interface range FastEthernet 0/1-24
Sw2(config-if-range)#shutdown
Sw2(config-if-range)#exit

2.2. Включить порты с F0/1 по F0/3 в trunk mode
Sw2(config)#interface range FastEthernet 0/1-3
Sw2(config-if-range)#switchport mode trunk
Sw2(config-if-range)#no shutdown

2.3. Включить порты с F0/4 по F0/6 в access mode
Sw2(config)#interface range FastEthernet 0/4-6
Sw2(config-if-range)#switchport mode access
Sw2(config-if-range)#no shutdown
Sw2(config-if-range)#exit

2.4. Установить IP адреса на интерфейсе VLAN1
Sw2(config)#interface VLAN 1
Sw2(config-if)#ip address 192.168.10.2 255.255.255.0
Sw2(config-if)#no shutdown
Sw2(config-if)#end

2.5. Проверить правильность настройки командой ping
ping 192.168.10.2

2.6.Сохранить промежуточную конфигурацю
Sw2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Sw3

2.1 Отключить все порты
Sw3(config)#interface range FastEthernet 0/1-24
Sw3(config-if-range)#shutdown
Sw3(config-if-range)#exit

2.2. Включить порты с F0/1 по F0/3 в trunk mode
Sw3(config)#interface range FastEthernet 0/1-3
Sw3(config-if-range)#switchport mode trunk
Sw3(config-if-range)#no shutdown

2.3. Включить порты с F0/4 по F0/6 в access mode
Sw3(config)#interface range FastEthernet 0/4-6
Sw3(config-if-range)#switchport mode access
Sw3(config-if-range)#no shutdown
Sw3(config-if-range)#exit

2.4. Установить IP адреса на интерфейсе VLAN1
Sw3(config)#interface VLAN 1
Sw3(config-if)#ip address 192.168.10.3 255.255.255.0
Sw3(config-if)#no shutdown
Sw3(config-if)#end

2.5. Проверить правильность настройки командой ping
ping 192.168.10.3

2.6.Сохранить промежуточную конфигурацю
Sw3#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

Sw4

2.1 Отключить все порты
Sw4(config)#interface range FastEthernet 0/1-24
Sw4(config-if-range)#shutdown
Sw4(config-if-range)#exit

2.2. Включить порты с F0/1 по F0/3 в trunk mode
Sw4(config)#interface range FastEthernet 0/1-3
Sw4(config-if-range)#switchport mode trunk
Sw4(config-if-range)#no shutdown

2.3. Включить порты с F0/4 по F0/6 в access mode
Sw4(config)#interface range FastEthernet 0/4-6
Sw4(config-if-range)#switchport mode access
Sw4(config-if-range)#no shutdown
Sw4(config-if-range)#exit

2.4. Установить IP адреса на интерфейсе VLAN1
Sw4(config)#interface VLAN 1
Sw4(config-if)#ip address 192.168.10.4 255.255.255.0
Sw4(config-if)#no shutdown
Sw4(config-if)#end

2.5. Проверить правильность настройки командой ping
ping 192.168.10.4

2.6.Сохранить промежуточную конфигурацю
Sw4#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

3. Проанализировать конфигурацию STP
Sw4
Sw4#show spanning-tree
VLAN0001
    Spanning tree enabled protocol ieee
    Root ID Priority 32769
                 Address 0001.9791.82DC
                 This bridge is the root
                 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

    Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
                Address 0001.9791.82DC
                Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
                Aging Time 20

Interface                Role Sts    Cost          Prio.Nbr  Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/1                    Desg FWD    19            128.1     P2p
Fa0/2                    Desg FWD    19            128.2     P2p
Fa0/3                    Desg FWD    19            128.3     P2p
Fa0/4                    Desg FWD    19            128.4     P2p
Fa0/5                    Desg FWD    19            128.5     P2p
Fa0/6                    Desg FWD    19            128.6     P2p

Sw1
Sw1#show spanning-tree
VLAN0001
    Spanning tree enabled protocol ieee
    Root ID Priority  32769
                 Address 0001.9791.82DC
                 Cost 19
                 Port 1(FastEthernet0/1)
                 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

    Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
                 Address 000A.413B.C454
                 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
                 Aging Time 20

Interface                Role Sts    Cost          Prio.Nbr  Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/3                    Desg FWD    19            128.3     P2p
Fa0/4                    Desg FWD    19            128.4     P2p
Fa0/5                    Desg FWD    19            128.5     P2p
Fa0/6                    Desg FWD    19            128.6     P2p
Fa0/1                    Root FWD    19            128.1     P2p
Fa0/2                    Desg FWD    19            128.2     P2p

Sw3
Sw3#show spanning-tree
VLAN0001

    Spanning tree enabled protocol ieee
    Root ID Priority 32769
                 Address 0001.9791.82DC
                 Cost 19
                 Port 2(FastEthernet0/2)
                 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

    Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
                 Address 0060.702B.4E59
                 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
                 Aging Time 20

Interface                Role Sts    Cost          Prio.Nbr  Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/1                    Altn  BLK    19            128.1     P2p
Fa0/2                    Root FWD    19            128.2     P2p
Fa0/3                    Altn  BLK    19            128.3     P2p
Fa0/4                    Desg FWD    19            128.4     P2p
Fa0/5                    Desg FWD    19            128.5     P2p
Fa0/6                    Desg FWD    19            128.6     P2p

Sw2
Sw2#show spanning-tree
VLAN0001
    Spanning tree enabled protocol ieee
    Root ID Priority 32769
                 Address 0001.9791.82DC
                 Cost 19
                 Port 3(FastEthernet0/3)
                 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

    Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
                 Address 0030.F250.433D
                 Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
                 Aging Time 20

Interface                Role Sts    Cost          Prio.Nbr  Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/1                    Altn  BLK     19            128.1     P2p
Fa0/2                    Desg FWD    19            128.2     P2p
Fa0/3                    Root FWD    19            128.3     P2p
Fa0/4                    Desg FWD    19            128.4     P2p
Fa0/5                    Desg FWD    19            128.5     P2p
Fa0/6                    Desg FWD    19            128.6     P2p

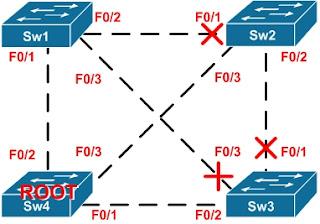

В итоге получается следующая STP - топология.







Дополнительные команды для анализа работы STP
( не все команды доступны в Cisco Packet Tracer )
show spanning-tree summary — отображает сводку состояний портов
show spanning-tree root — отображает конфигурацию и состояние корневого моста
show spanning-tree detail — отображает подробные сведения о портах
show spanning-tree interface — выводит состояние и конфигурацию интерфейса STP
show spanning-tree blockedports — отображает заблокированные порты

P.S. Отдельная благодарность Фай Ро за предоставленный сценарий лабораторной работы, которого не было в моем руководстве для самостоятельной подготовки к экзамену Cisco CCNA 640-802

5 комментариев:

Фай Ро комментирует...

нужно было на последней картинке еще указать BID каждого свича и приоритет свича и приоритет портов, и на основе этого расписать логику выбора Root Bridge и портов root,des,alt...

Dave комментирует...

Приоритет и BID есть в листинге. Логика и основание для принятия решений о топологии STP - это уже из области теории, с которой нужно познакомиться, прежде чем приступать к лабораторной работе. Вот что нужно было бы действительно сделать, так это debug spanning-tree events ( как в сценарии, который ты мне дал ), но этого нельзя сделать в Cisco Packet Tracer.

Dave комментирует...

Сейчас просмотрел лабораторную работу и понял, что получилась лабораторная работа не о STP,а о том как делать базовую конфигурацию свитча. Сделаю еще одну лабу, но на GNS3 и Cisco 3640 + NM-16ESW. Там будет возможность и приоритет поменять у бриджа и debug spanning-tree events посмотреть. Заодно можно будет "поиграться" с интерфейсами...

Анонимный комментирует...

Подскажите пожалуйста, почему три интерфейса имеют статус blk, что-то никак не могу понять

Dave комментирует...

Основная проткола STP разъединение петель в избыточной топологии. В подобно топологии три избыточных линка создающих петли, котрые нужно разомкнуть. Соответственно три порта имеют статус BLK.

Отправить комментарий
