Лабораторная работа №14 Monitoring and Maintaining Cisco Discovery Protocol курса CISCO CCNA 640 - 802

CISCO CCNA 640 - 802 Лабораторная работа №14 Monitoring and Maintaining Cisco Discovery Protocol
Целью данной лабораторной работы является ознакомление с возможностями Cisco Discovery Protocol, а также знакомство с основными аспектами его конфигурирования на оборудовании  CISCO. При выполнении будет использоваться GNS3 / Cisco 2961. После выполнения лабораторной работы будут получены базовые навыки настройки и использования CDP на оборудования CISCO.
Топология сети, которая используется для выполнения данной лабораторной работы пока неизвестна. Основная задача данной лабораторной работы собрать максимальную информацию об используемой топологии.  Первоначально необходимо скачать архив проекта GNS3 по ссылке. В архиве содержится все необходимое для запуска проекта, в том числе и образ IOS маршрутизатора  Cisco 2691. После того, как будет открыт проект,  все оборудование автоматически запустится в течении 1 - 2 минут. Проект будет выглядеть так как показано на рисунке. Большой прямоугольник скрывает всю остальную информацию по топологии данной сети. Основная задача данной лабораторной работы выяснить что скрыто под этим прямоугольником. Подобные задачи придется решать на экзамене.

1. Получить основную информацию об IP-адресах на интерфейсах  Serial0/0 и Serial0/1

B>enable
B#show running-config | section interface

interface FastEthernet0/0
   no ip address
   shutdown
   duplex auto
   speed auto
interface Serial0/0
   ip address 10.1.1.2 255.255.255.0

   encapsulation ppp
   clock rate 2000000
interface FastEthernet0/1
   no ip address
   shutdown
   duplex auto
   speed auto
interface Serial0/1
   ip address 10.2.2.2 255.255.255.0

   encapsulation ppp
   clock rate 2000000

Это дает возможность сделать следующее заключение:

 2. Определить какое оборудование подключено к указанным интерфейсам.

B#show cdp neighbors

Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
S - Switch, H - Host, I - IGMP, r - Repeater

Device ID     Local Intrfce                      Holdtme                Capability           Platform              Port ID
A                     Ser 0/0                              168                       R S I                2691               Ser 0/0
C                     Ser 0/1                              167                       R S I                2691               Ser 0/0

Собранная информация дополняет картину следующим образом:
3. Получить детальную информацию по каждому из "соседей":
B#show cdp entry A
-------------------------
Device ID: A
Entry address(es):
    IP address: 10.1.1.1
Platform: Cisco 2691, Capabilities: Router Switch IGMP
Interface: Serial0/0, Port ID (outgoing port): Serial0/0
Holdtime : 126 sec

Version :
Cisco IOS Software, 2600 Software (C2691-ADVIPSERVICESK9-M), Version 12.4(15)T6,
   RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2008 by Cisco Systems, Inc.
Compiled Mon 07-Jul-08 04:30 by prod_rel_team

advertisement version: 2
VTP Management Domain: ''


B#show cdp entry C
-------------------------
Device ID: C
Entry address(es):
    IP address: 10.2.2.1
Platform: Cisco 2691, Capabilities: Router Switch IGMP
Interface: Serial0/1, Port ID (outgoing port): Serial0/0
Holdtime : 142 sec

Version :
Cisco IOS Software, 2600 Software (C2691-ADVIPSERVICESK9-M), Version 12.4(15)T6,
   RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2008 by Cisco Systems, Inc.
Compiled Mon 07-Jul-08 04:30 by prod_rel_team

advertisement version: 2
VTP Management Domain: ''

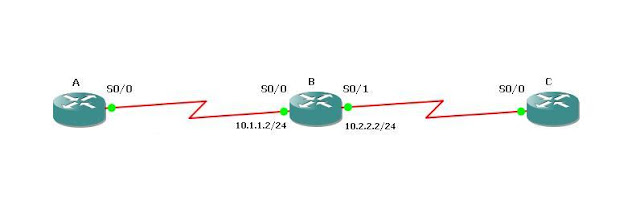

Из полученных результирующих выводов выполненных команд получаем

Полученная топология очень напоминает топологию из предыдущей лабораторной работы. Это она и есть :).

Для того чтобы оправдать слово "Maintaining" в названии лабораторной работы, проведем настройку протокола   Cisco Discovery Protocol на маршрутизаторе B.

1. Отключить CDP
B#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
B(config)#no cdp run
B(config)#do show cdp
% CDP is not enabled

2. Включить CDP
B(config)#cdp run
B(config)#do show cdp
Global CDP information:
                   Sending CDP packets every 60 seconds
                   Sending a holdtime value of 180 seconds
                   Sending CDPv2 advertisements is enabled

B(config)#
3. Оключить CDP на интерефесе Serial 0/0
B(config)#interface Serial 0/0
B(config-if)#no cdp enable
B(config-if)#do show cdp interface Serial 0/0
<в результате выполнения команды выводится пустая строка>

4. Включить CDP на интерфейсе Serial 0/0
B(config-if)#cdp enable
B(config-if)#do show cdp interface Serial 0/0
Serial0/0 is up, line protocol is up
    Encapsulation PPP
    Sending CDP packets every 60 seconds
    Holdtime is 180 seconds

B(config-if)#
